Tot ce trebuie să știi despre motoarele pas cu pas

Dacă ai urmărit vreodată cum se mișcă precis capul unei imprimante 3D sau cum un braț robotic se oprește exact acolo unde trebuie, fără să greșească niciun milimetru, atunci ai văzut în acțiune un motor pas cu pas. În rândurile următoare, îți vom explica ce sunt mai exact motoarele pas cu pas, cum funcționează, ce tipuri există și cum poți alege modelul potrivit pentru proiectul tău, fie că e vorba de prototipare sau automatizare.

Caracteristici motoare pas cu pas

Un motor pas cu pas este un tip special de motor electric conceput pentru a transforma impulsuri electrice în mișcări mecanice precise. Spre deosebire de motoarele obișnuite care se rotesc continuu, motoarele pas cu pas se mișcă în unghiuri fixe numite pași. Cu fiecare semnal trimis, rotorul avansează exact cu un pas, ceea ce le face ideale pentru aplicații unde e nevoie de control millimetric.

Cele mai importante caracteristici ale unui motor pas cu pas sunt precizia, cuplul și rezoluția.

• Precizia se referă la cât de exact se poate poziționa axul motorului. De exemplu, un motor cu 200 de pași pe rotație are o rezoluție de 1,8° per pas.
• Cuplul indică forța de rotație disponibilă. Motoarele pas cu pas au un cuplu mare la turații mici, dar acesta scade pe măsură ce crește viteza.
• Controlul deschis al buclei (open-loop) este un alt avantaj: motorul se poate comanda direct fără senzori de feedback. Totuși, în aplicațiile care cer o precizie absolută, se poate adăuga un encoder (un dispozitiv care monitorizează mișcarea axului și corectează erorile), rezultând un motor pas cu pas encoder.

Cum funcționează motoarele pas cu pas? Prin atracția și respingerea dintre câmpurile magnetice generate de bobinele statorului și magneții rotorului. Prin alimentarea controlată a bobinelor, rotorul „sare” dintr-o poziție în alta, realizând mișcarea în pași egali.

Tipuri de motoare pas cu pas și avantajele lor

În funcție de modul în care sunt construite și controlate, există trei mari categorii de motoare pas cu pas: motoare pas cu pas cu reluctanță variabilă, motoare pas cu pas unipolare și motoare pas cu pas bipolare.

• Motoarele pas cu pas cu reluctanță variabilă au un rotor din material feromagnetic fără magneți permanenți. Câmpul magnetic este creat exclusiv prin alimentarea succesivă a bobinelor statorului. Avantajul lor principal este viteza mare de răspuns și costul scăzut, însă precizia este ceva mai redusă, motiv pentru care sunt folosite mai ales în aplicații simple, cum ar fi indicatorii sau dispozitivele de reglaj.
• Motoarele pas cu pas unipolare sunt echipate cu mai multe bobine care pot fi alimentate alternativ, ceea ce simplifică controlul. Au nevoie de un circuit de comandă mai puțin complex și pot funcționa la temperaturi mai reduse. Totuși, dezavantajul este cuplul mai mic. Deci, sunt potrivite pentru aplicații ușoare, precum ventilatoare, mecanisme de dozare sau mici sisteme de poziționare.
• Un motor pas cu pas bipolar este cea mai performantă variantă dintre cele trei. Fiecare fază are două bobine, iar curentul se inversează pentru a schimba polaritatea câmpului magnetic. Astfel, rotorul primește o forță mai mare la fiecare pas, rezultând un cuplu superior și o mișcare mai lină. Motoarele bipolare sunt preferate în echipamente de precizie precum imprimante 3D, CNC-uri sau dispozitive de automatizare industrială, unde se cere control fin și stabilitate la turații variate.

Tipuri de motoare pentru diverse aplicații

Alegerea unui motor pas cu pas potrivit depinde direct de domeniul în care este folosit și de cerințele aplicației. În general, putem vorbi despre trei direcții principale: automate industriale, imprimare 3D și robotică, dar există și alte utilizări, cum ar fi în medicină.

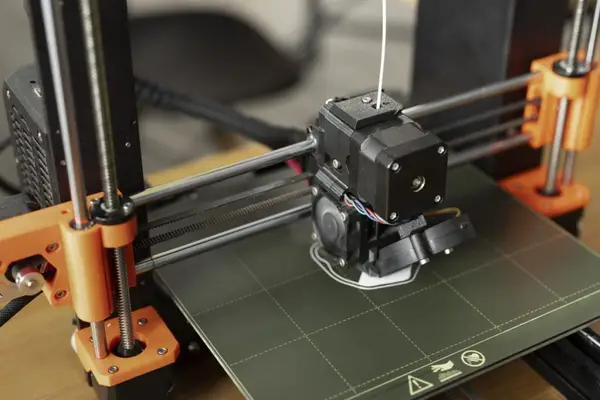

• În imprimante 3D, se folosesc frecvent motoare pas cu pas bipolare compacte, capabile să controleze exact mișcarea axelor X, Y și Z, precum și alimentarea filamentului. Precizia unghiulară de 1,8° (sau chiar 0,9° la modelele cu microstepping) permite realizarea detaliilor fine fără erori vizibile. În acest caz, motoarele trebuie să fie silențioase, stabile termic și compatibile cu drivere capabile să gestioneze micro-pașii.
• În sistemele CNC, motorul pas cu pas trebuie să livreze un cuplu consistent pentru a deplasa capul de tăiere sau frezare. Se aleg variante bipolare de putere mai mare, uneori combinate cu un encoder pentru a garanta că mișcarea urmează exact coordonatele programate.
• În robotică, unde mișcarea trebuie să fie lină și sincronizată, se folosesc frecvent motoare pas cu pas encoder. Acestea transmit în timp real poziția exactă a fiecărei articulații, ceea ce permite coordonarea mișcărilor multiple fără decalaje. Un exemplu concret sunt brațele robotice din fabrici sau imprimantele cu șase axe, unde precizia și feedback-ul sunt esențiale.
• În echipamente medicale (pompe de perfuzie, dispozitive de dozare, aparate de laborator), se folosesc motoare pas cu pas de dimensiuni mici, cu cuplu redus, dar cu precizie ridicată. Aici se pune accent pe control, funcționare silențioasă și fiabilitate pe termen lung.

Pe scurt însă, când alegi un motor pas cu pas, trebuie să ții cont de:

• numărul de pași pe rotație (care determină precizia);
• cuplul maxim (care stabilește forța disponibilă pentru sarcină);
• viteza de rotație dorită;
• tensiunea și curentul de alimentare;
• dacă aplicația necesită feedback, caz în care un motor pas cu pas encoder este alegerea corectă.
